自锁金属按钮如何接线
发布时间:2018-04-18 00:00:00 访问: 0次

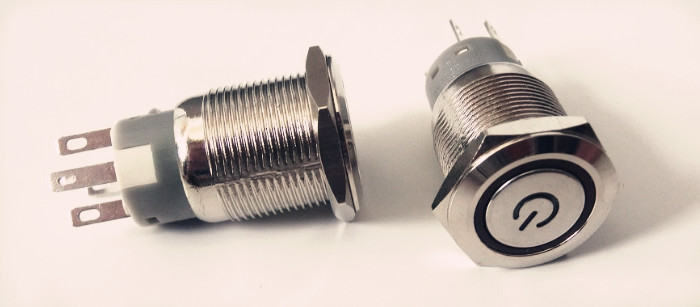

自锁金属按钮接线图

带灯自锁金属按钮与通常自锁开关的不同之处只是在于:带灯开关充分运用其按键中的空间安放了一只小型指示灯泡或LED,其一端接零线,另一端通常经过一只降压电阻与开关的常开触点并联,当开关闭合时,设备作业的一起也为指示灯供给了电源。

自锁金属按钮

1、电路送电合上空气开关QF→电源指示灯EL亮。

2、起动进程按起动按钮SB2→KM线圈得电→→KM辅佐动合触头闭合→→KM主触头闭合→→电动机M起动并接连作业当松开SB2时,它尽管康复到断开方位,但因为有KM的辅佐动合触头(已经闭合了)与它并联,因而KM线圈仍坚持通电。这种运用触摸器自身的动合触头使触摸器线圈坚持通电的效果称为自锁或自保,该动合触头就叫自锁(或自保)触头。恰是因为自锁触头的效果,所以在松开SB2时,电动机仍能继续作业,而不是点动作业。

3、中止进程→KM自锁触头断开→按下中止按钮SB1→KM线圈失电→→KM主触头断开→→电动机M停转当松开SB1时,其常闭触头虽康复为闭合方位,但因触摸器KM的自锁触头在其线圈失电的刹那间已断开解除了自锁(SB2的常开触头也已断开),所以触摸器KM的线圈不能得电,KM的主触头断开,电动机M就不会再转了。

4、电路停电断开空气开关QF→电源指示灯EL灭

实际上带自锁开关与轻触开关是从不同方面来描绘开关功能;“自锁”是指开关能经过确定组织坚持某种状况(通或断),“轻触”是阐明操作开关运用的力气巨细。通常来说机械式开关或许能够这么区别:

开关从操作方法来说分旋钮式、板动式(包括纽子开关、船形开关)、按钮式;其间旋钮式和板动式开关大都能够在操作后坚持(确定)在接通或断开状况,如平时运用的灯开关、电扇调速开关,这类开关大都不用着重是否带自锁,因为都有显着的“操作方向”;只要按钮式开关,运用时都是按动,大多数按钮开关都用于按下时接通或断开电路,开释后状况即复原,所以有时称为“电铃开关”,按钮式开关为了到达能坚持“已被按下”状况,与通常开关相同,才加有自锁设备,运用自锁功能,使其同样能够自个坚持接通或断开状况,这即是带自锁的开关,其间,为某种需求,数个开关在作业时只允许其间一个处于衔接状况,别的有必要断开时,有将数个按钮开关并排组合,并运用“互锁组织”,只允许其间一个开关处于衔接确定状况,当按下另一开关时,该开关被确定,但一起原确定的开关被开释(如磁带录音机上的“播映、快进、快退”机械按钮)。这些开关,触点能够 是一组或多组;确定组织也多种,其间运用较多的是运用一绷簧勾沿专心形槽滑动,心形槽的两个尖对应开关的确定与开释方位。

望文生义,“轻触”即是不用用多大力气触摸就能够改动开关接点的状况,所以触点容量都很小,且构造简略,开关力气吊销后只能坚持本来状况,也即是说,适当一个用很小的力气就能够按动的,不带确定的单接点按钮开关,目前,薄膜开关、小形微动开关都可算轻触开关,构造上大都选用两片彼此绝缘的薄膜上印刷导电线路,经过按压使线路彼此衔接;或运用薄弹性金属制作的蝶形弹片,按动弹片使印刷电路衔接。

电饭锅、电热水壶上的开关,按下后被确定,但加热到指定条件后,确定开关状况的磁铁或双金属片动作,使开关复位一起堵截电源(电饭锅是转换到保温状况),或许不合“断电后复位”请求。

断电后复位,即确定组织作业应于电源相关,制品好象没有,因为该请求能够运用通常按钮开关与继电器构成的电路能够到达;但假如仅运用一个继电器(或触摸器),将其一组常开触点用来操控该继电器(触摸器)作业线圈电源,把继电器衡铁当作开关按钮,按下衡铁后,继电器操控线圈的触点闭合,线圈得电,继电器坚持吸合(自锁),别的触点操控别的线路;当一旦电源断电,继电器随即断电,衡铁复位,适当按钮复位,需求再次按动继电器衡铁,电源才干再次接通。这继电器此刻适当一个带电确定的按钮开关。

至于红外开关,IC卡开关等,带有别的元器件构成的开关,已不再是机械开关的规模,不能算机械开关。
