金属按钮开关的小知识

发布时间:2019-05-18

访问:

金属按钮开关的小知识

按钮 开关 是我们生活工作做最最常见的一类小电器,提起按钮开关,大家都不陌生,但是若真要让你对它的符号说出个所以然来,并准确地回答出按钮开关符号所代表的意思,还是会让很多人有点愣,甚至一头雾水。下面小编搜集资料就按钮开关符号作了详细的论述,大家可以涨涨姿势了翻遍网上,也找不到一篇比较好的详细的说明按钮开关和 指示灯 产品各个符号所表示意思的文章,这里稍微介绍一些常用的字母符号含义,希望有所帮助。需要注意的是,一般来说,把按钮开关和指示灯产品作为一类来讨论的。

  按钮开关符号:

  1:用于表示型号的符号

  LA,GQ,XB2,LAY3,Y090,AD16...这种最多最常见的字母表示按钮开关的型号,表示不同的产品类别,有塑料开关,也有金属按钮,还有信号指示灯等。

  2:表示按钮的颜色的参数符号

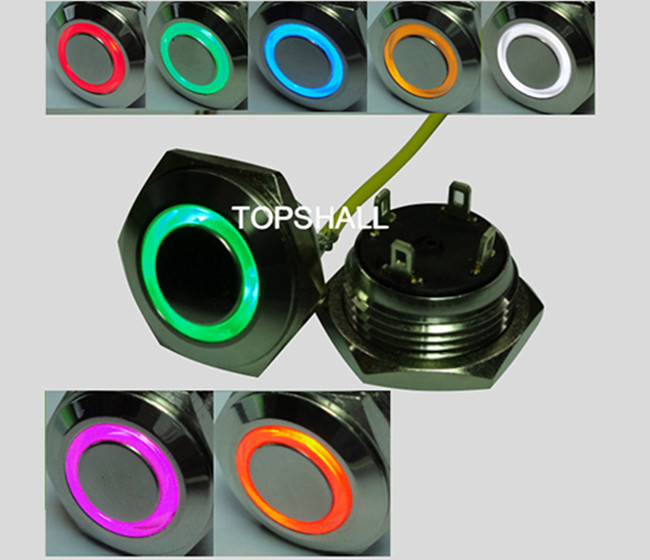

金属按钮开关

  这里的颜色包括带灯的灯珠颜色和按钮的头部颜色。比较常见的有R(红色),绿(G),白(W),黑(N),蓝(B),黄(Y),橙(O)。需要注意的是黑色一般用字母N与蓝色的B相区分。

  3:用于表示头部形状的字母符号

  头部形状主要有以下几种:最常见的圆形(Y),方形(F),矩形(J),蘑菇头(M),球形(S)。比较特殊的有 门铃 型(M):具体见产品GQ16M-10。

  4:表示按键形状的字母符号

  这种在金属按钮开关中很常见,常见的有平圆形(F),高平圆型(H),凸圆形(C),高凸圆形(G)。这种符号一般不常用。不需要特意记忆。

  5:用于操作方式的符号

  这种是最多的,也是区分各种按钮开关,指示灯的关键符号,这里罗列的是一些最常见的。开启式操作(K),保护式(H),放水式/快速安装式(S),防爆式(B),旋钮开关(X),钥匙开关(Y),急停开关(TS),自锁操作(Z),单点带灯按钮(D),环形带灯钮(E),窗式带灯钮(DJ),旋柄按钮(XB);双位钮(S)。可以看到这边的符号是最多也是最复杂的。
